玩客电子PCAN PCANFD使用VECTOR CANOE软件方法

一、使用前准备

１、确认手中设备是否支持该功能

产品型号：玩客电子 PCAN USB IPEH-002021 （支持CAN）

玩客电子 PCAN USB IPEH-002022 （支持CAN）

玩客电子 PCANFD IPEH-004022 （支持CAN和CANFD）

京东店铺购买：去京东购买

淘宝店铺购买：去淘宝购买

特别声明：

本教程仅提供交流学习使用，不对产品稳定性做任何保证，并且只适合上述玩客电子产品型号，其他品牌和型号不做支持。请自行按照教程进行安装使用，教程中所提到的软件除桥接工具外，其它软件不提供，请自行搜索下载。

2、下载桥接工具

下载地址：百度网盘

3、驱动安装

1、确定电脑已经安装PCAN驱动。

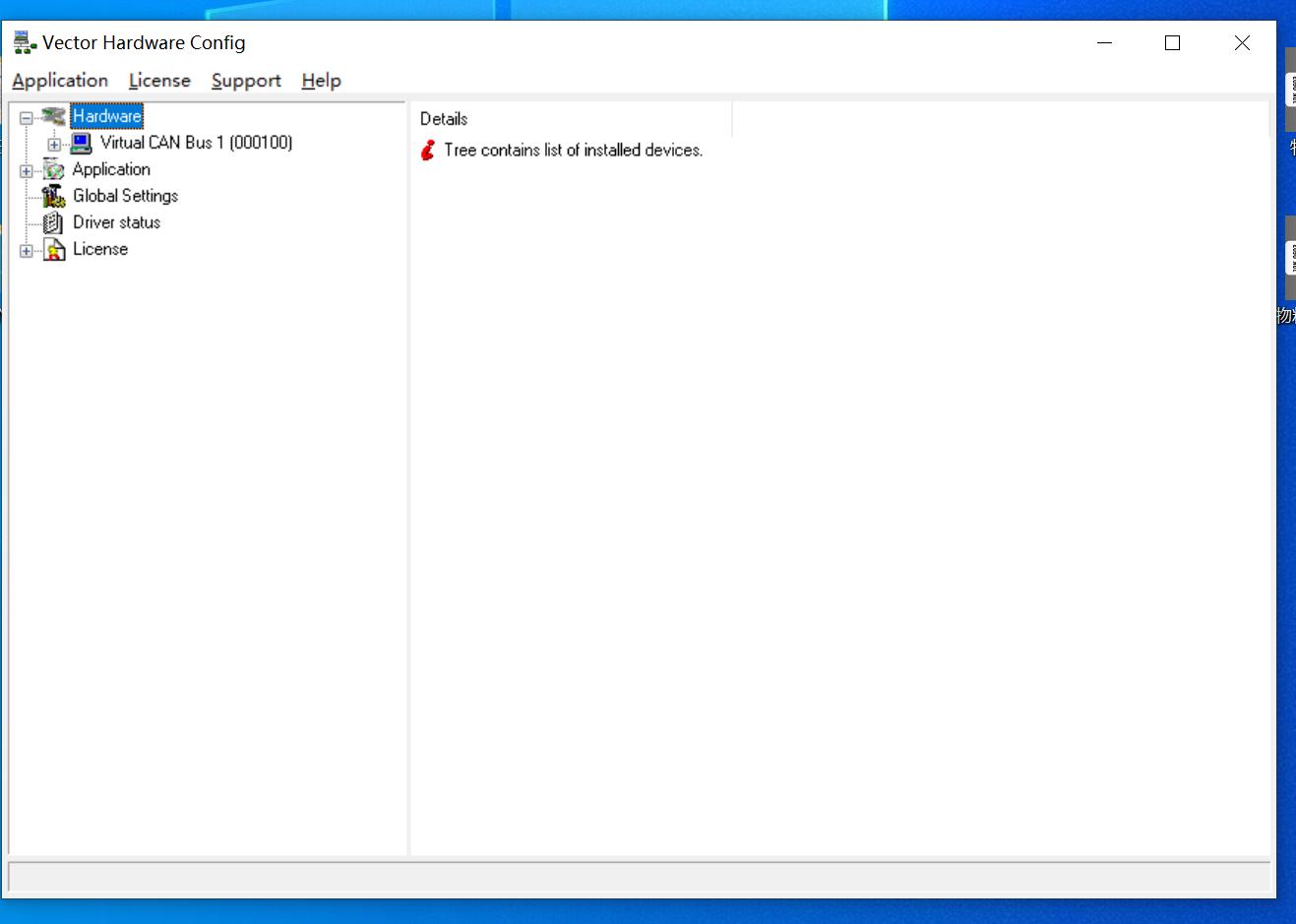

2、安装CANOE驱动和CANOE软件，其中CANOE软件要有软件授权才能使用，如无授权请联系VECTOR购买相关软件授权。其中CANOE驱动安装后系统软件列表中应有Vector Hardware Config 这个软件，否则会桥接失败。

4、启动桥接软件

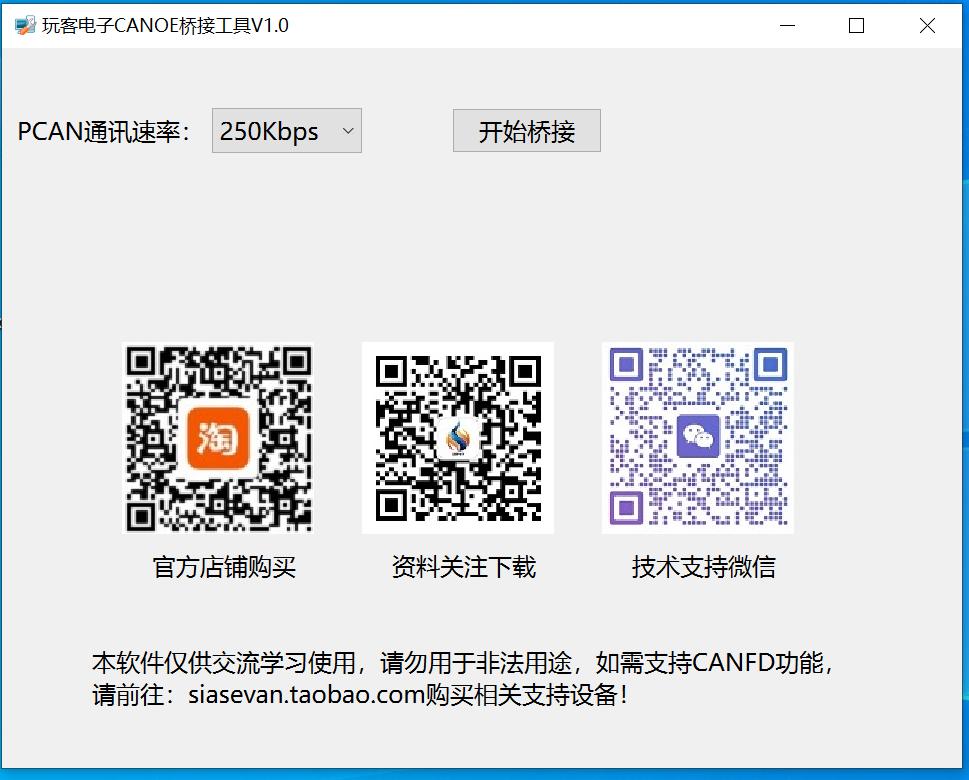

1、打开桥接软件，选择PCAN通讯速率，然后点击开始桥接按钮。

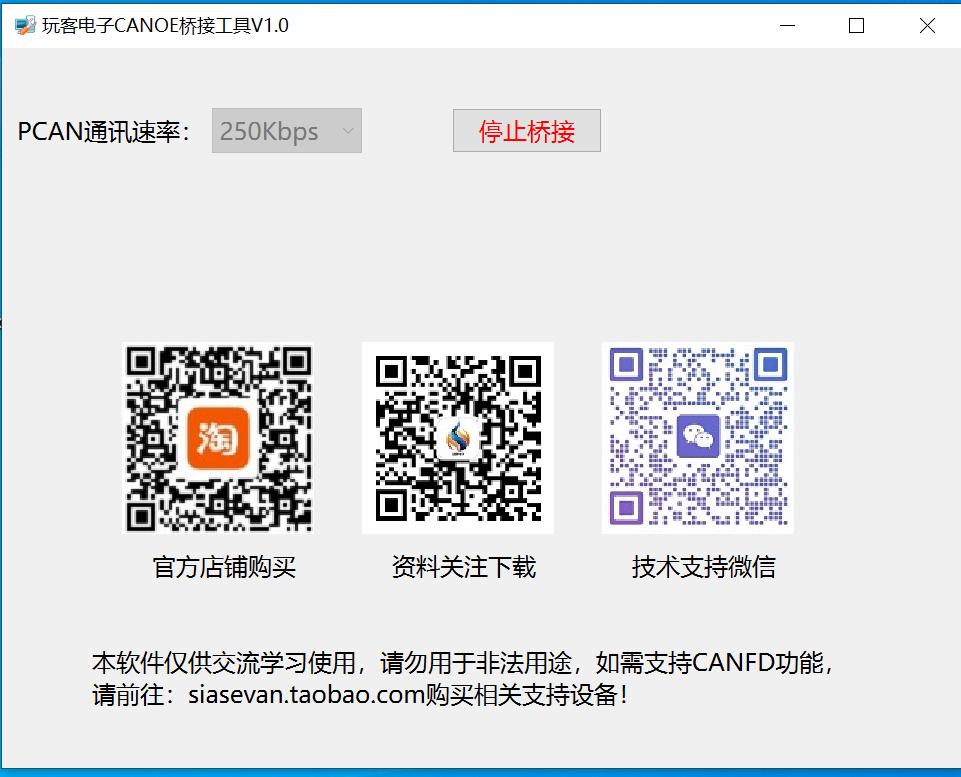

2、桥接成功后开始桥接按钮会编程红色字体的停止桥接按钮，此时可以停止桥接。如果无反应请检查软件驱动是否安装正常。

注：桥接PCAN波特率要根据实际通讯ECU或者其它设备实际波特率选择。

二、CANOE软件使用

1、打开CANOE软件（软件有授权能够脱机使用）

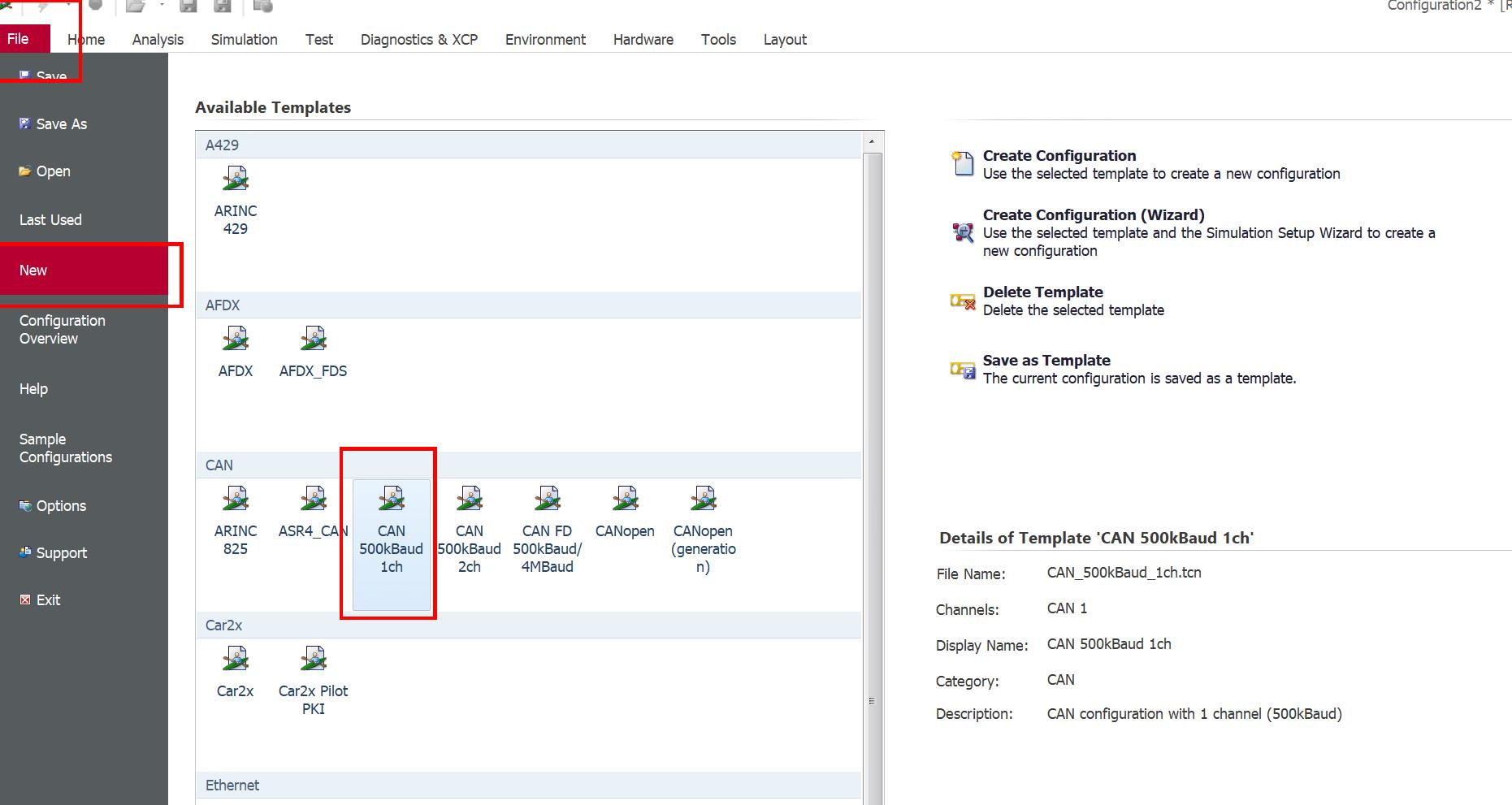

1、选择菜单：Flie-NEW 然后在CAN中选择CAN500KBaud1ch新建工程。

2、再选择菜单中的Hardware，然后选择ChannelMapping Channels

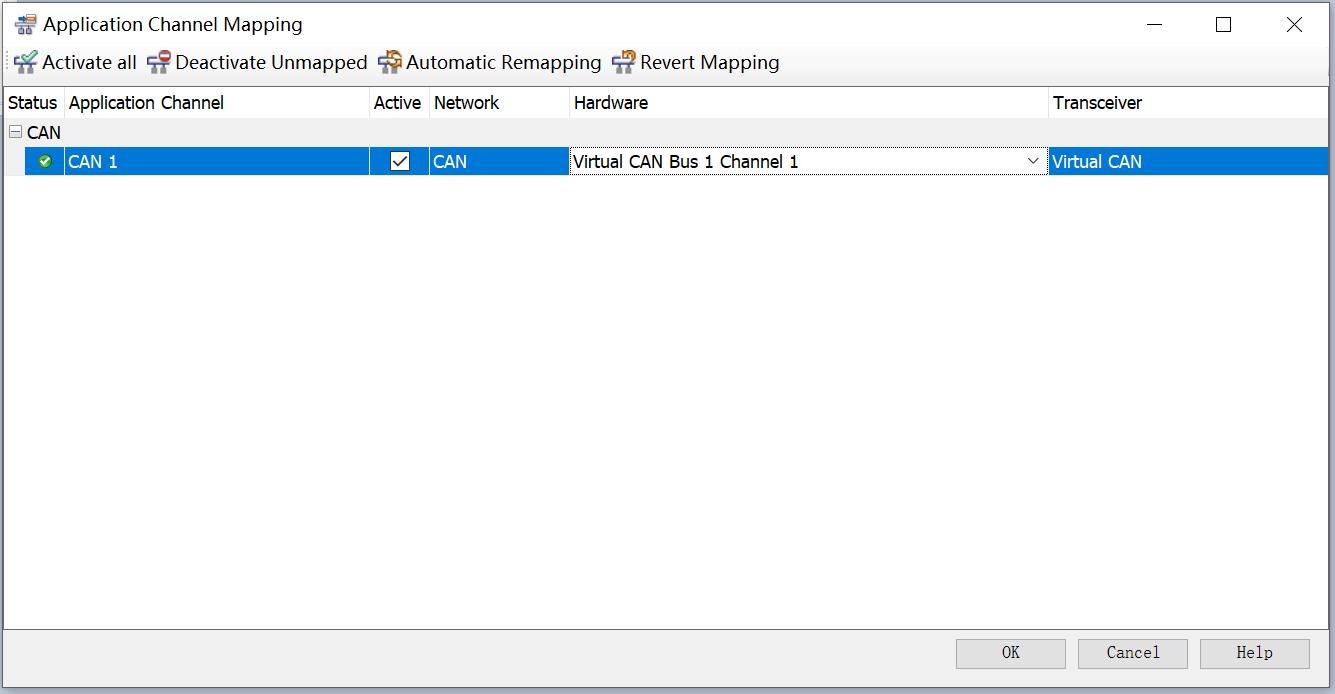

3、在弹出的菜单中选择：Virtual CAN BUS 1 Channel1 然后点击OK确认，此时配置完成。

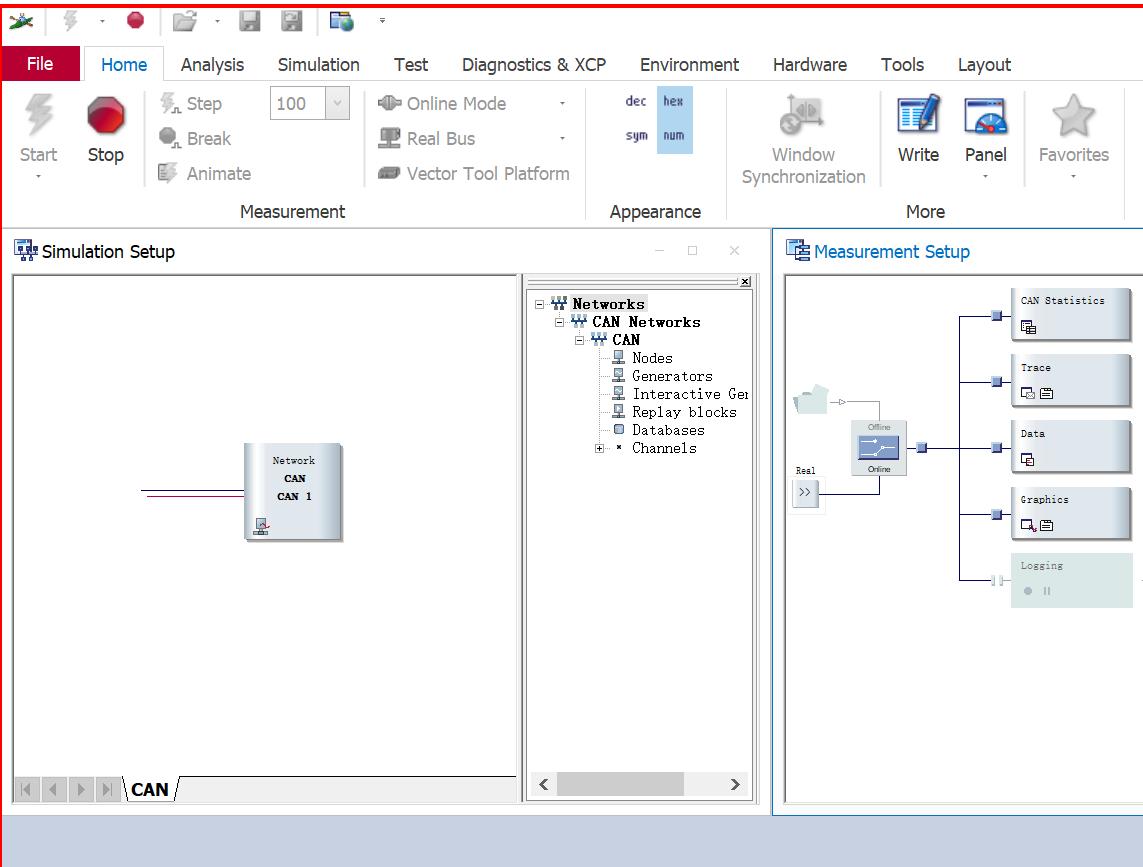

4、启动CANOE 回到CANOE的Home 菜单，然后点击Start按钮，待Stop按钮变为红色，Start变为灰色桥接完成，后续可以正常使用CANOE报文分析监测功能。
