玩客电子PCAN-FD/ PRO和VN1610固件升级教程

一、升级前准备

１、确认手中设备是否支持该功能

京东店铺购买：去京东购买

淘宝店铺购买：去淘宝购买

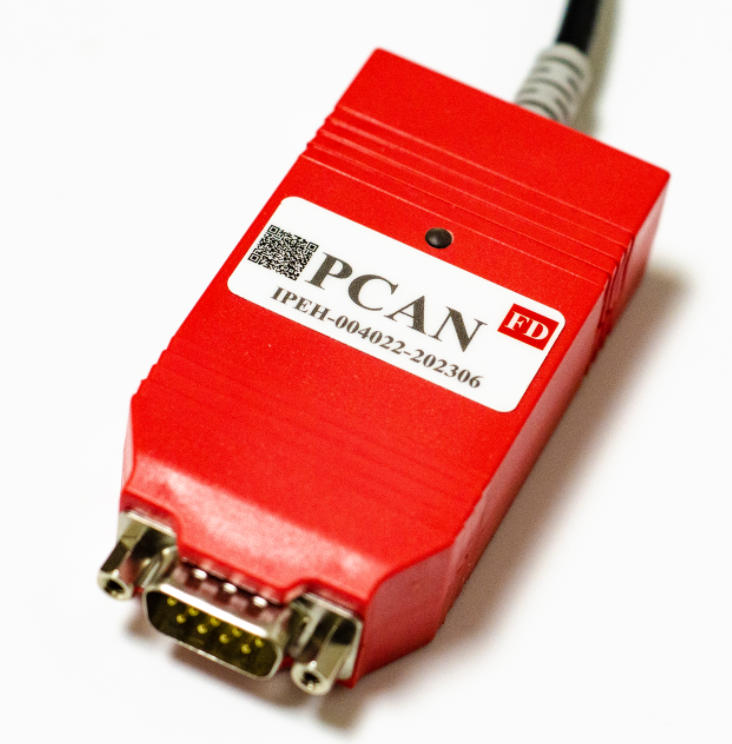

产品型号：玩客电子 PCAN-FD或者PCAN-PROFD IPEH-0040xx（红色方框内部符号为“X”）

型号区别：PCAN-FD支持单通道CAN或者CANFD PCAN-PROFD支持双通道CAN或者CANFD

标 签： 红色内部符号为FD 。

特别声明：

1、本教程仅提供交流学习使用，不对产品稳定性做任何保证，并且只适合上述玩客电子产品型号，其他品牌和型号不支持。请自行按照教程进行安装使用，本店不免费提供技术支持。

2、固件升级失败可能导致产品损坏失去保修，请谨慎升级

2、下载升级工具

下载地址：百度网盘

3、驱动安装

1、确定电脑已经安装PCAN驱动，并且PCANFD 的DB9接口不要接入任何设备，确定无其它软件占用PCAN设备，只需将USB口插入电脑即可。

2、确定电脑安装VN1610设备驱动，并且有Vector Hardware Config 软件。

4、设备进入BOOT模式

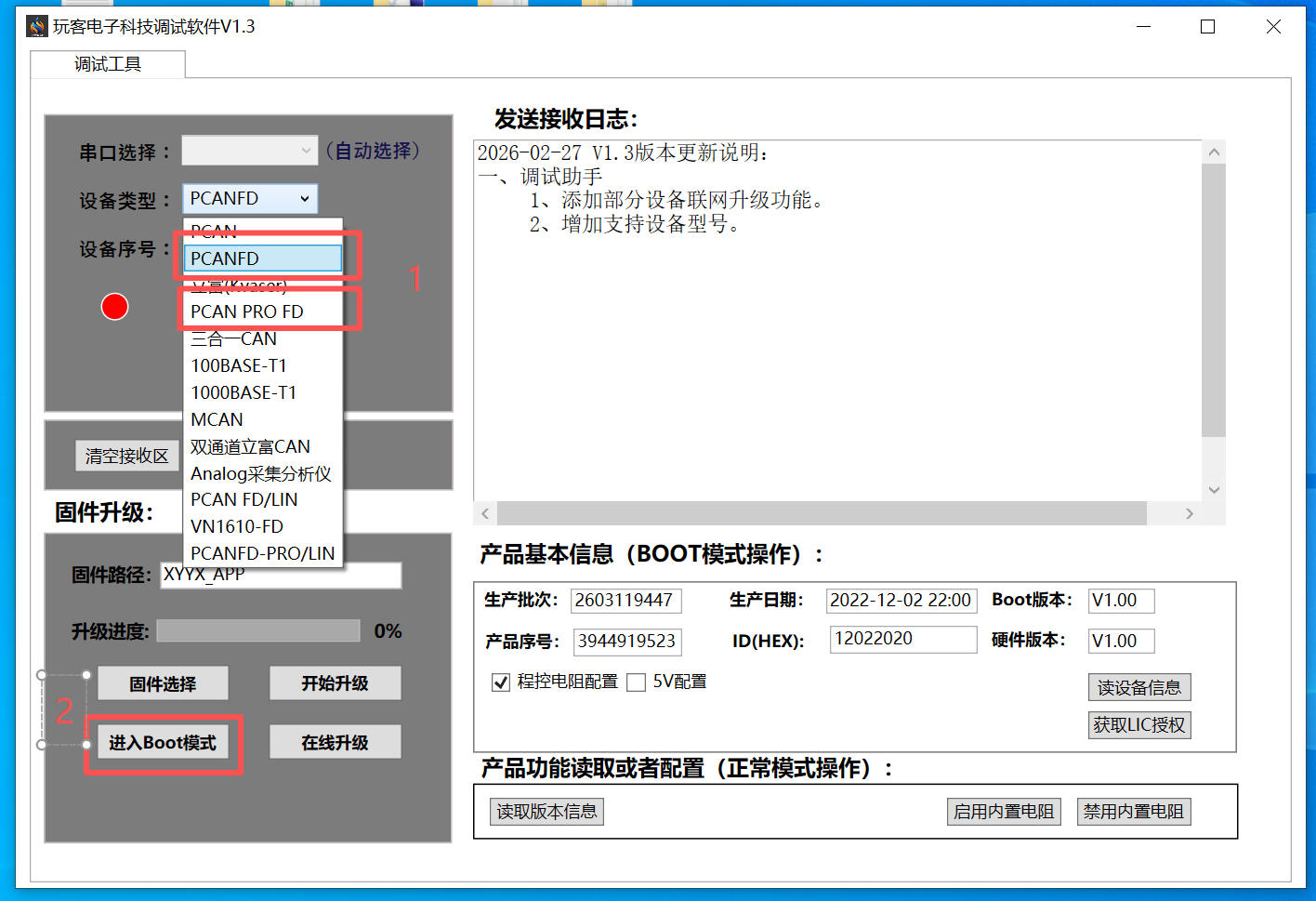

以PCANFD为例，使用调试软件，将设备进入到BOOT模式,按步骤1 、2操作，进入BOOT模式后软件上绿色指示灯会变成红色快速闪烁，如果没有，多点击几次即可。

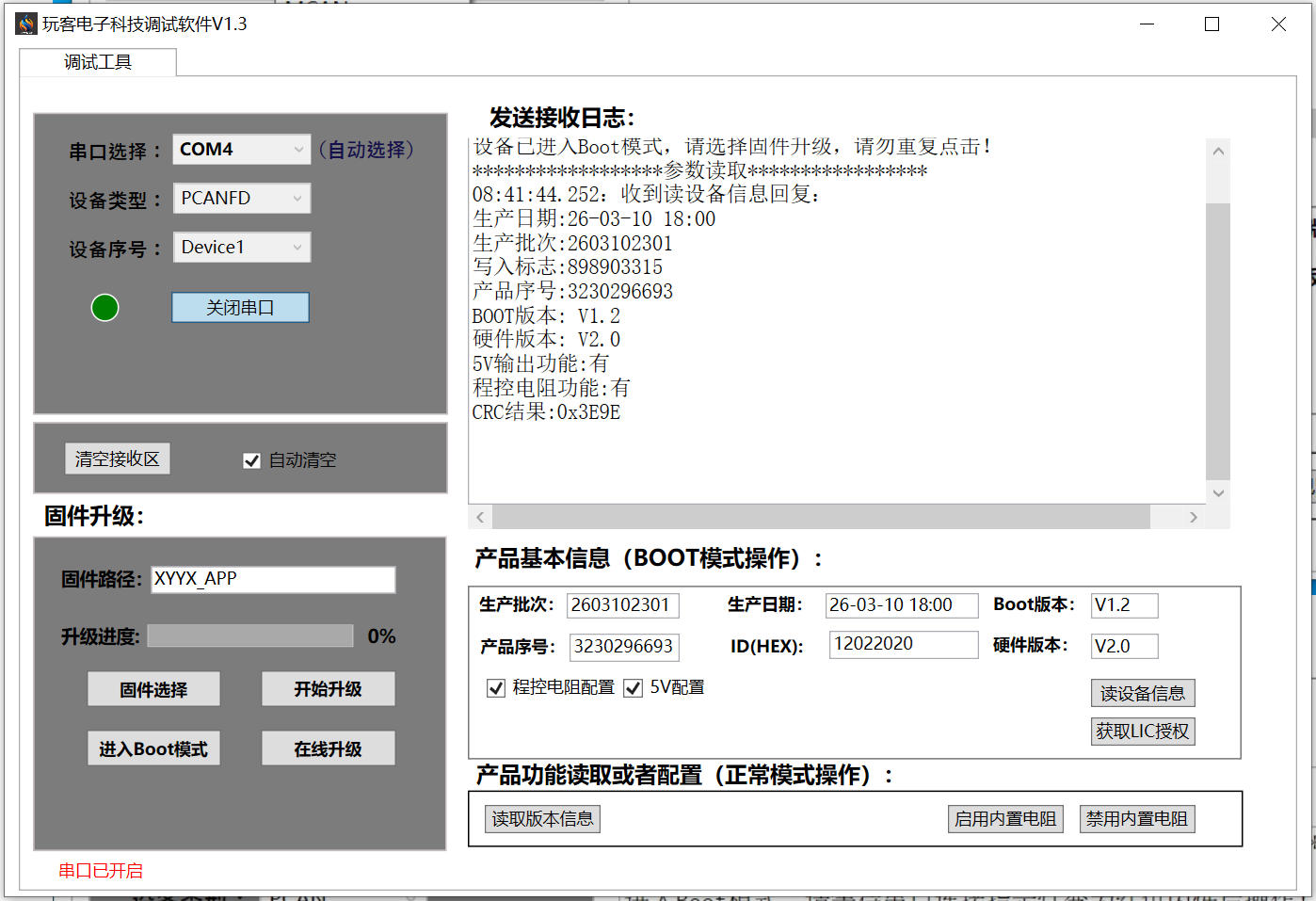

成功进入BOOT模式后，软件界面显示如下：

5、选择PCANFD-VN1610FD固件

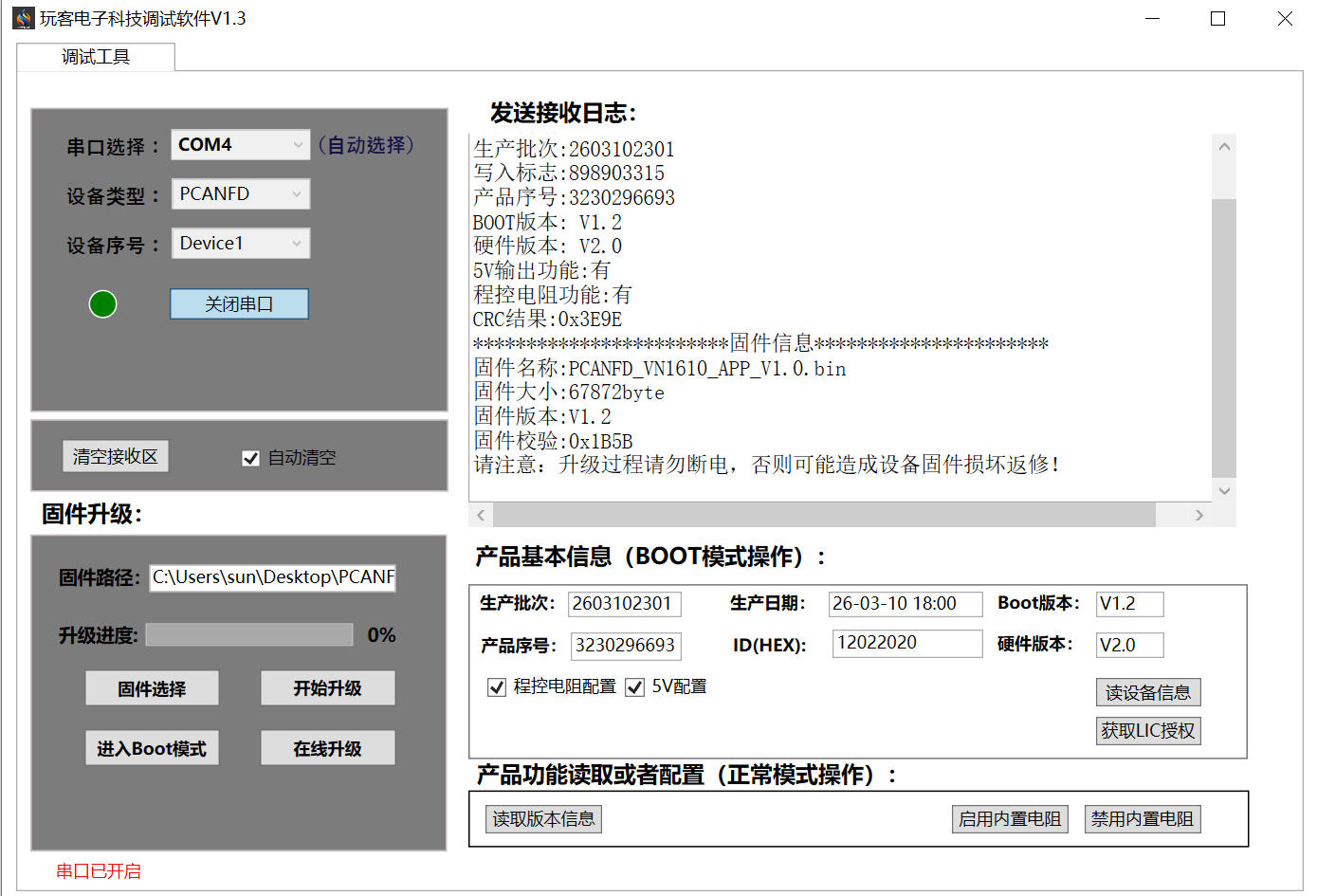

点击软件“固件选择”按钮，选择PCANFD_VN1610_APP_V1.0.bin（固件请根据设备型号选择）。

固件下载地址：点我下载 或者关注公众号：玩客电子科技 下载即可

5、开始升级

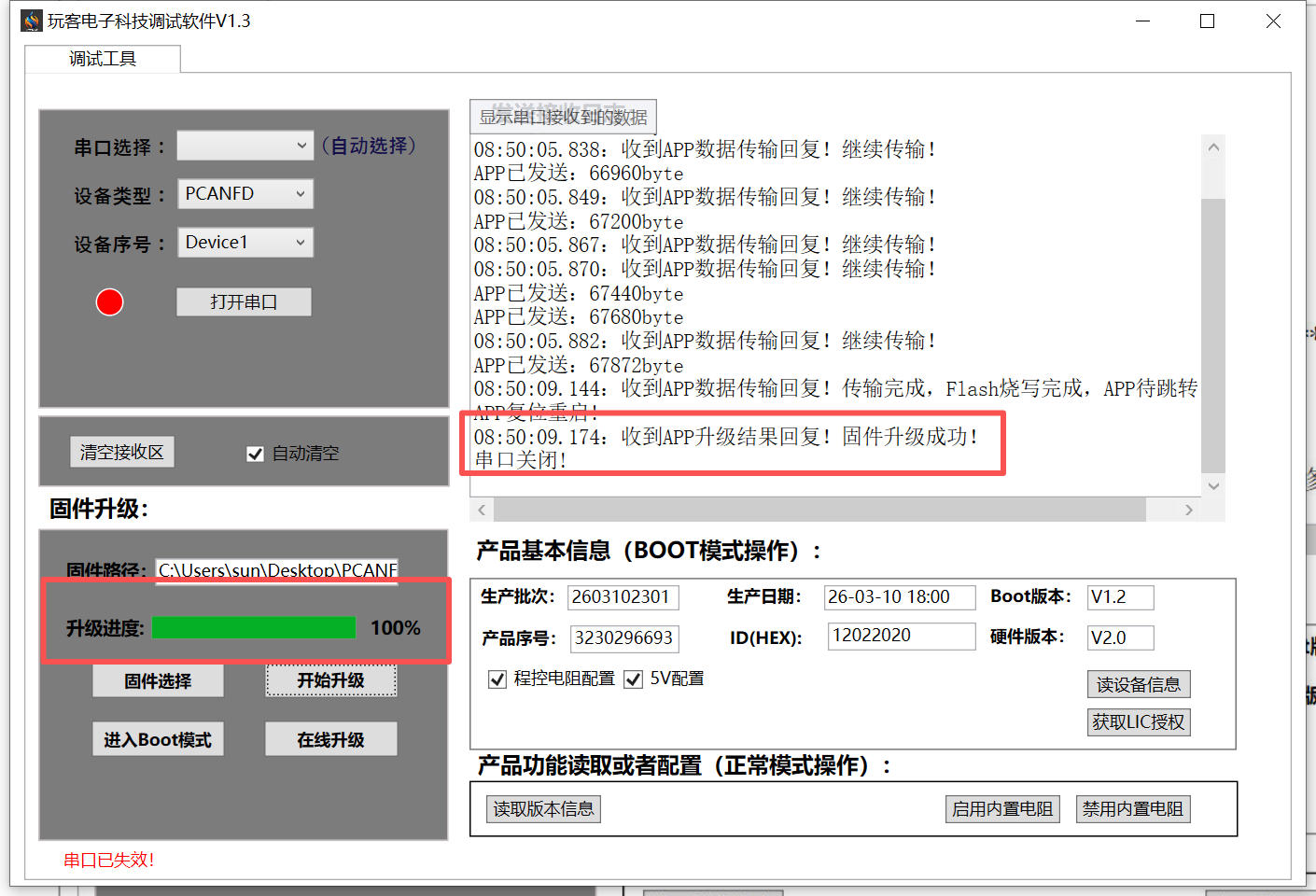

点击软件“开始升级”按钮，开始升级,进度条到100%，软件提示升级完成，然后重新插拔设备USB设备重启即可完成固件升级。

6、CANOE、CANAPE软件

升级完成后安装VN1610驱动即可使用CANOE和CANAPE软件支持CAN和CANFD功能，CANOE和CANAPE需要授权才能使用请自行搜索安装使用教程即可。

7、固件切换回PCANFD/PROFD

注意：版本从VN1610且换回PCAN需要先安装VN1610驱动，否则进入BOOT模式会失败。

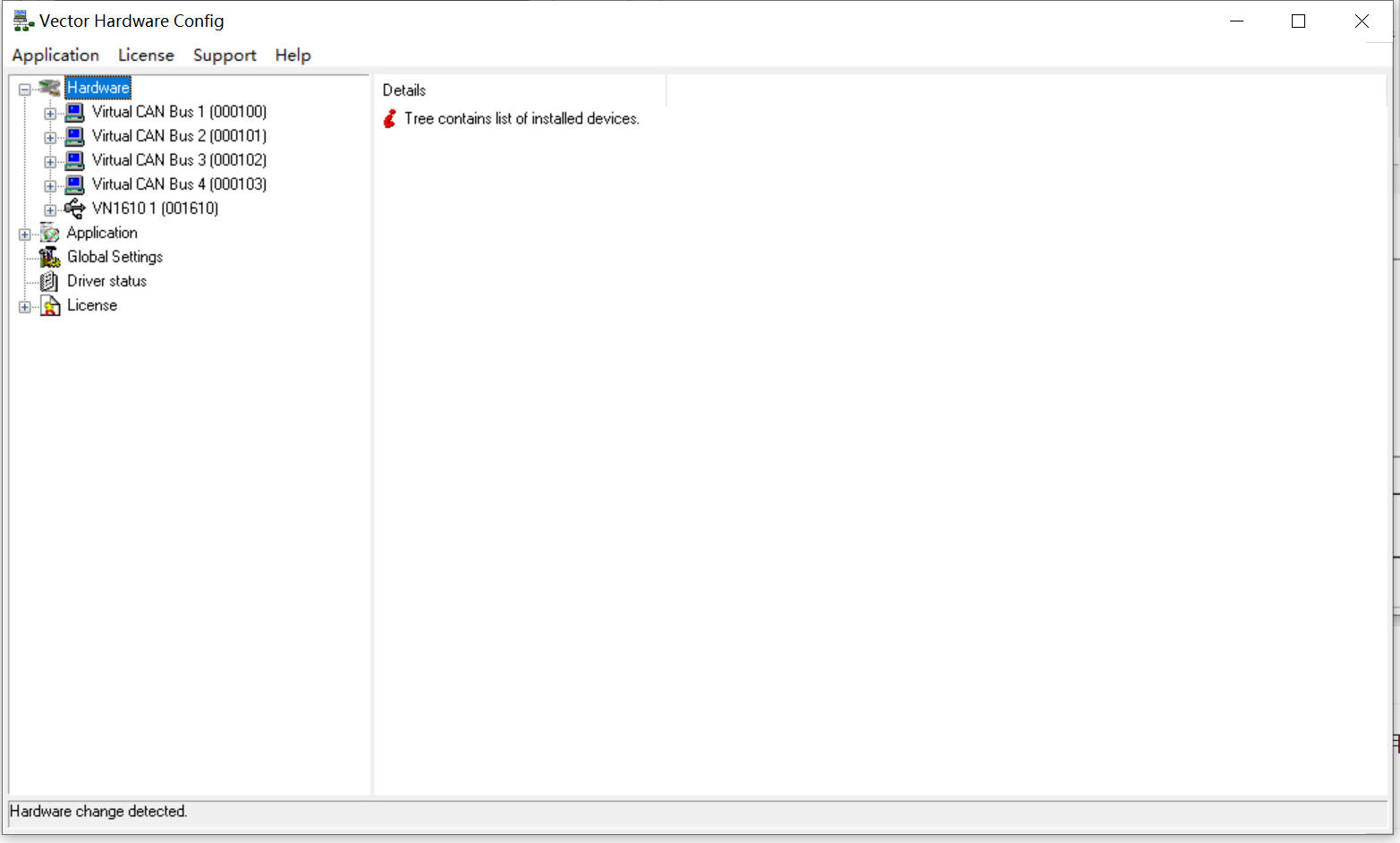

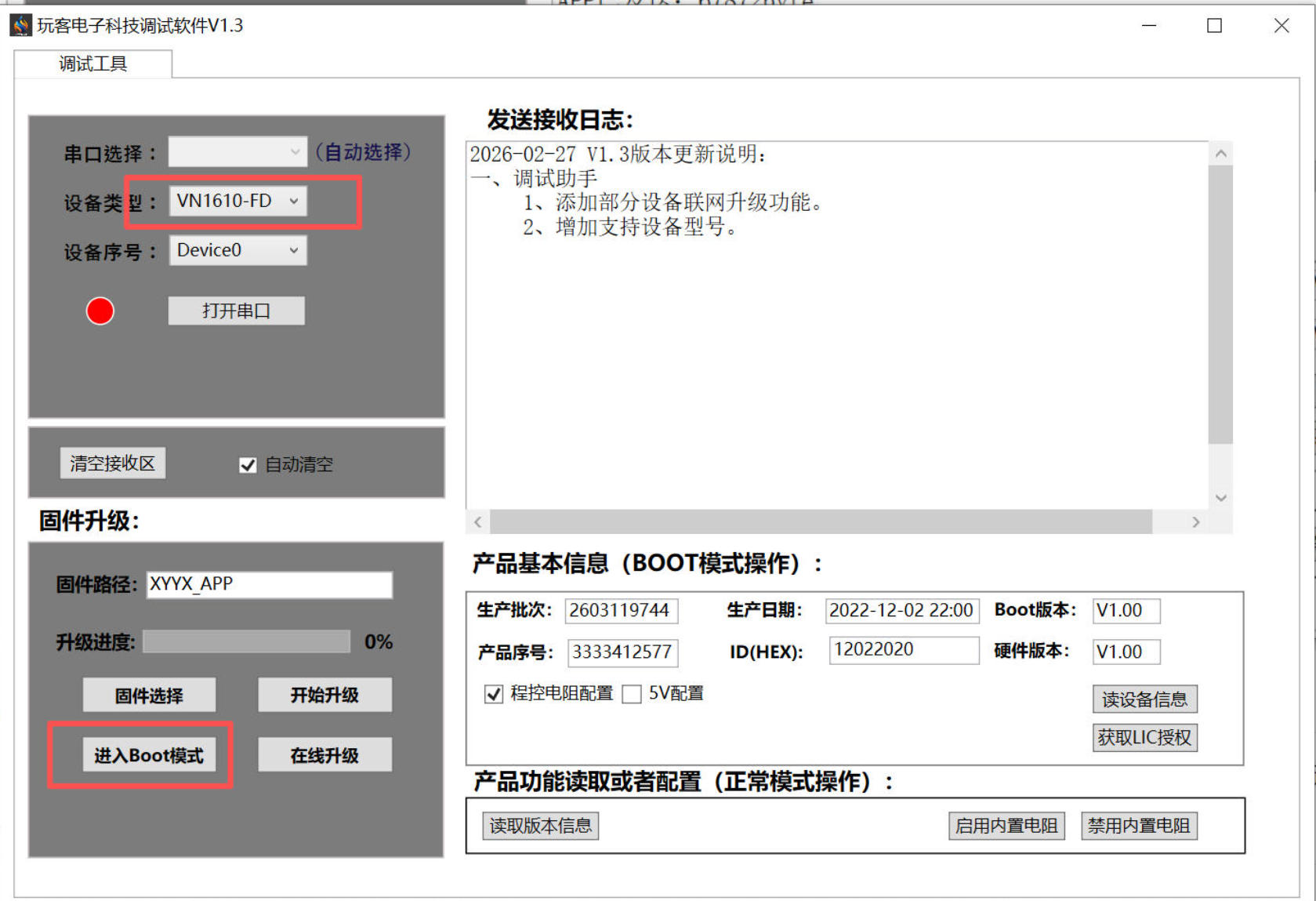

CANOE软件和相关驱动安装完成后打开调试软件，设备选择VN1610-FD然后点击*进入BOOT模式，如果是第一次使用会弹出配置界面

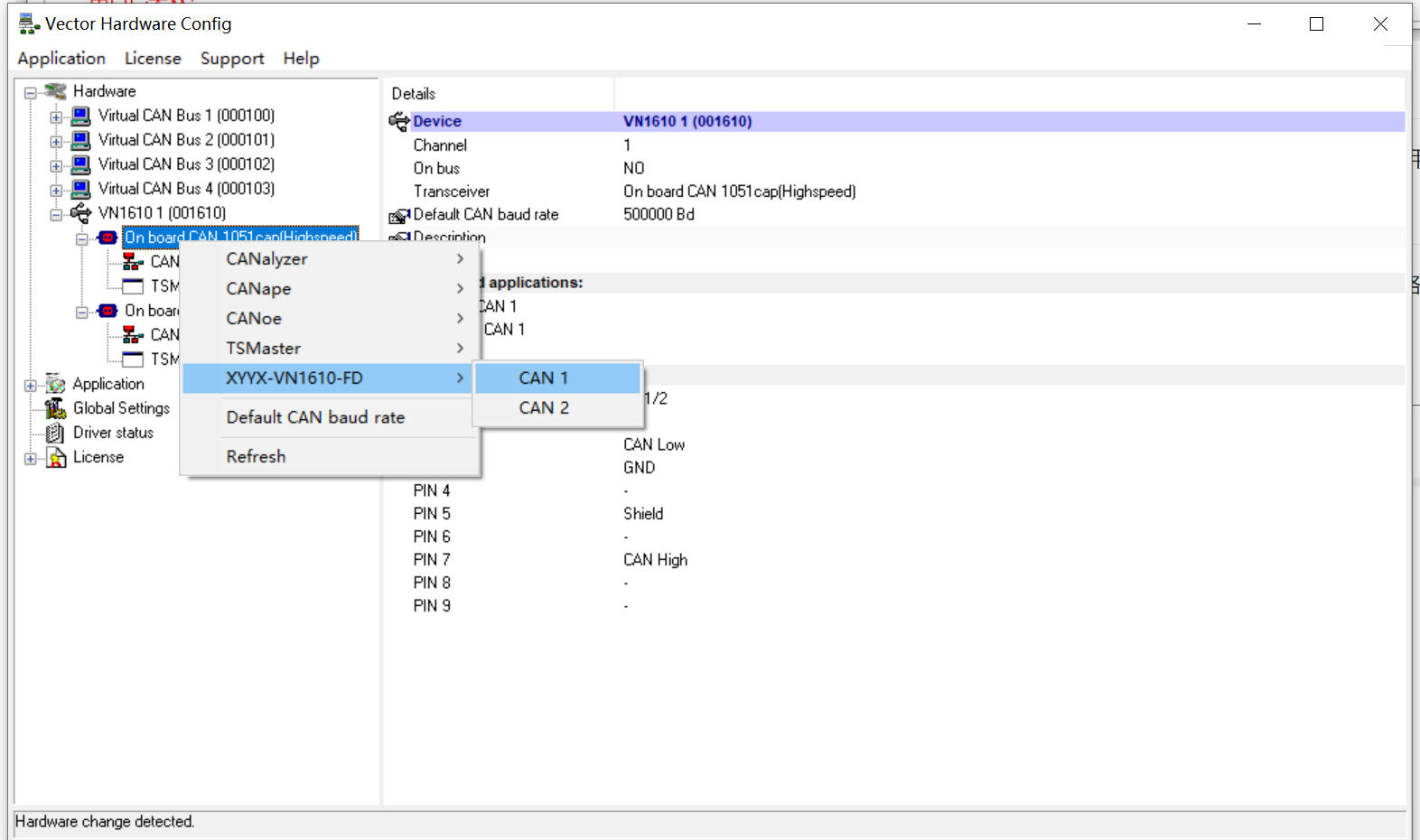

将VN1610设备通道关联XYYXCAN-VN1610-FD,最好上下两个通道分别关联CAN1和CAN2，然后关闭config软件即可。

设备进入BOOT模式，然后选择PCANFD相应产品固件升级即可。
